Opis

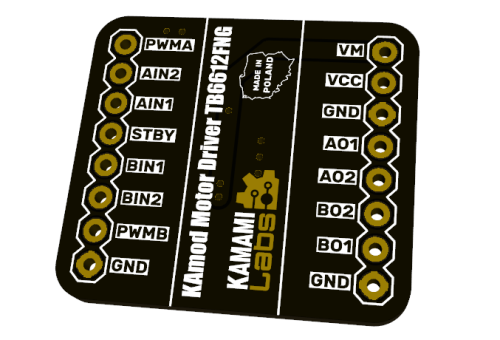

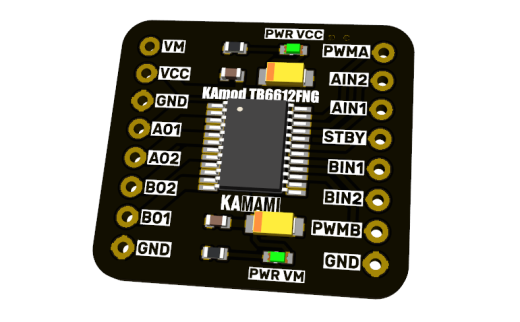

KAmod Motor Driver TB6612FNG - Podwójny sterownik silników DC
KAmod Motor Driver TB6612FNG to wszechstronny, wydajny i łatwy w użyciu moduł sterownika silników, który pozwala na precyzyjną kontrolę dwóch silników prądu stałego (lub jednego silnika krokowego) pod względem kierunku i prędkości obrotowej, jednocześnie oferując zabezpieczenia i tryb niskiego poboru mocy. Doskonale sprawdzi się, jako alternatywa dla modułów opartych na układzie L298N.
Układ scalony TB6612FNG opracowany przez firmę Toshiba zawiera dwa niezależne mostki H, w których zastosowano tranzystory MOSFET. Każdy mostek H jest w stanie sterować jednym silnikiem prądu stałego. Moduł pozwala na sterowanie silników DC napięciem w zakresie od 4,5 do 13,5 V (VM). Obwody logiki (VCC) układu scalonego należy zasilać napięciem z przedziału 2,7 - 5,5 V. TB6612FNG jest w stanie dostarczyć ciągły prąd do 1,2 A na każdy kanał. Szczytowy prąd chwilowy może wynosić do 3,2 A. W przypadku, gdy potrzeba większej wydajności prądowej dla jednego silnika, można połączyć ze sobą oba kanały (wyjścia i wejścia sterujące), uzyskując wtedy do 2 A ciągłego prądu.
