Opis
KAmodRPi Pico Dual Expander - Podwójny ekspander wyprowadzeń do Raspberry Pi Pico
Podstawowe parametry
- Standardowe złącze żeńskie Raspberry Pi Pico
- 20 pinowe złącze męskie przedłużające piny Pico
- Dwa zestawy męskich listew 2x20 pin
- Czytelne etykiety wyprowadzeń Raspberry Pi Pico
- Złącze zasilania USB typu C, zapewnia zasilanie podłączonych do ekspandera nakładek
- Wbudowany przycisk RESET
- Złącze I2C Qwire - JST SH 1 mm - kompatybilne z Qwiic / STEMMA QT
- Wymiary: 59 x 104 mm
Wyposażenie standardowe
| Kod | Opis |
|---|---|
| KAmodRPi Pico Dual Expander |
Zmontowany i uruchomiony moduł |
Zasilanie

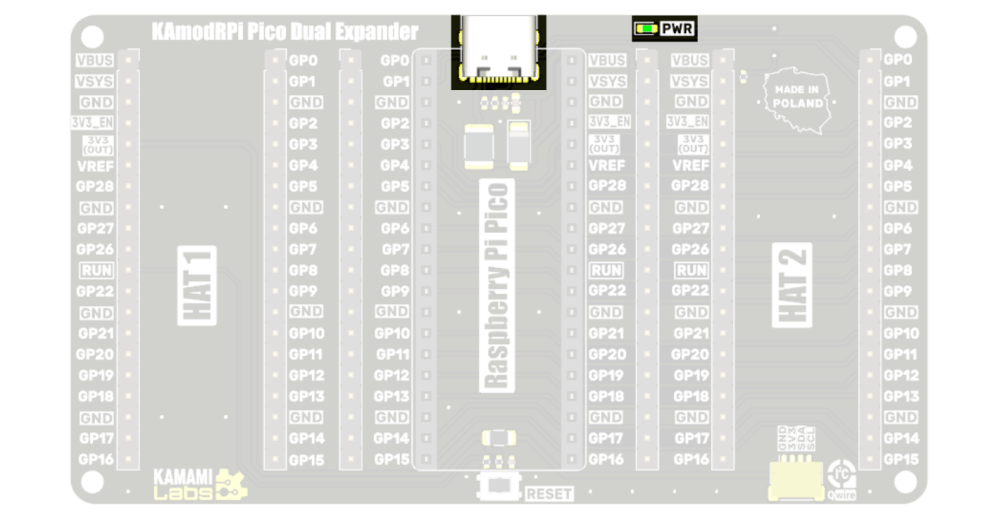

Wejście zasilania z portu USB-C jest dodatkowo zabezpieczone bezpiecznikiem polimerowym o prądzie znamionowym 3,5 A. Dioda LED PWR sygnalizuje obecność napięcia VSYS.
Złącze I2C Qwire
Płytka KAmodRPi Pico Dual Expander została wyposażona w 4-pinowe złącze I2C Qwire (JST SH 1 mm), które jest zgodne ze standardem Qwiic / STEMMA QT. Jest to standard podłączenia modułów wykorzystujących interfejs I2C, ułatwiający szybkie podłączanie i rozszerzanie funkcji modułów bez potrzeby lutowania.
Wyprowadzenia złącza Qwire są połączone z interfejsem I2C0 na pinach GP4 (SDA) oraz GP5 (SCL).
Przykład wykorzystania
Wymiary
Wymiary płytki KAmodRPi Pico Dual Expander to 59 x 104 mm.
