Opis

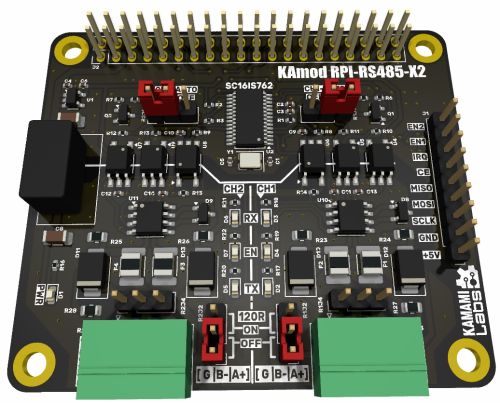

KAmod RPI RS485 X2 - Moduł z dwoma interfejsami RS485 dla Raspberry Pi
KAmod RPI RS485 X2 pozwala w łatwy sposób rozbudować mini komputery Raspberry Pi 5 o dwa interfejsy RS485. Interfejsy zawierają rozbudowane obwody zabezpieczające oraz są odizolowane galwanicznie od obwodów sterujących, co gwarantuje stabilność działania i odporność na zakłócenia i awarie. Moduł został zaprojektowany tak, aby był kompatybilny z płytkami serii Raspberry Pi nie tylko w wersji 5. Jest sterowany poprzez interfejs SPI dostępny na 40 szpilkowym złączu GPIO RPi, a także w wielu innych płytkach, np Arduino, STM32 itd.
Podstawowe parametry
- 2 interfejsy RS485 sterowane kontrolerem SC16IS762 (SPI→2xUART)
- Interfejsy RS485 wyposażone w transceivery typu ST485
- Interfejsy RS485 są odseparowane galwanicznie od obwodów sterujących
- Możliwość dołączenia rezystorów terminujących 120 Ω do linii każdego interfejsu
- Maksymalna szybkość komunikacji interesów RS485: 500 kbps
- Sterowanie poprzez interfejs SPI pracujący z napięciem 3,3 V
- Automatyczne sterowanie kierunkiem transmisji transceiverów RS485
- Zasilanie 5 V/0,2 A pobierane z płytki Raspberry Pi lub z dodatkowego źródła
- Łatwy montaż na Raspberry Pi 5, także w wersji z radiatorem RPi Active Cooler
- Wymiary modułu 65x56 mm, wysokość ok. 15 mm (oraz złącze pod płytką o wysokości ok. 13 mm)
Wyposażenie standardowe
| Kod | Opis |
|---|---|
| KAmod RPI RS485 X2
|
Zmontowany i uruchomiony moduł |
| Zestaw montażowy |
Zestaw śrubek oraz dystansów umożliwiający przykręcenie nakładki do płytki Raspberry |
Schemat blokowy
Schemat elektryczny
