Opis
KAmodRPi Zero Rel Pow - Wielofunkcyjny moduł zasilający i wykonawczy dla Raspberry Pi ZERO pozwala na zasilanie komputerka Raspberry Pi ZERO ze źródła zasilania o napięciu od 8 do 32 V. Moduł zawiera także dwa przekaźniki ze stykami zwiernymi, które umożliwiają sterowanie odbiornikami o prądzie do 3 A. Ponadto na płytce znajduje się złącze I2C Qwire (kompatybilne z Qwiic/STEMMA QT). Wszystkie te funkcje zostały zaimplementowane w jednym zwartym module, który można łatwo dołączyć do Raspberry Pi ZERO oraz niektórych, podobnych SBC.
Podstawowe parametry
- Dostarcza zasilania o napięciu 5,1 V o prądzie ciągłym do 3 A i krótkotrwałym do wartości 5 A
- Dostosowany do napięcia wejściowego w zakresie 8...32 V
- Stabilizator napięcia na bazie układu XL4015 (step-down, 5 A, 180 kHz, 96%)
- Zabezpieczenie przepięciowe, przeciążeniowe oraz termiczne
- Dwa wyjścia przekaźnikowe ze stykami zwiernymi (NO)
- Maksymalne obciążenie przekaźników: 3 A/250 VAC lub 3 A/30 VDC
- Złącze I2C Qwire typu JST SH 4-pin 1 mm (kompatybilne z Qwiic / STEMMA QT)
- Łatwy montaż na Raspberry Pi ZERO i podobnych
- Wymiary modułu 81x56 mm, wysokość ok. 17 mm (oraz złącze pod płytką o wysokości ok. 14 mm)
Wyposażenie standardowe
| Kod | Opis |
|---|---|
| KAmodRPi Zero Rel+Pow |
Zmontowany i uruchomiony moduł |
| Zestaw montażowy |
Zestaw śrubek oraz dystansów umożliwiający przykręcenie nakładki do płytki Raspberry |
Schemat elektryczny
Złącze zasilania
| Złącze | Funkcja |
|---|---|
| POW
Phoenix MC 3,81 mm |
|
Złącze zasilania POW pozwala na dołączenie napięcia stałego (DC) z zakresu 8...32 V, z którego jest wytwarzane napięcie 5,1 V do zasilania Raspberry Pi. Dołączając napięcie do złącza POW należy zwrócić uwagę na jego prawidłową polaryzację.
Oznaczenie na płytce - [+] oraz [-]wskazuje prawidłową biegunowość zasilania:
- - - styk nr 1 to masa, ujemny biegun zasilania (GND),
- + - styk nr 2 jest wejściem dodatniego bieguna zasilania.
Nie należy dołączać napięcia o wartości powyżej 34 V. Moduł zawiera zabezpieczenie przeciw-przepięciowe, które odłączy zasilanie przy napięciu powyżej 34 V.
Dołączone źródło zasilania powinno mieć odpowiednią moc. Aby moduł mógł działać z zachowaniem wszystkich parametrów (5,1 V/ 5 A), moc źródła zasilania nie powinna być mniejsza niż 30 W. Dołączenie zasilania o niższej mocy będzie skutkowało niższą wartością maksymalnego prądu na wyjściu 5 V.
Wyjścia przekaźnikowe
| Złącze | Funkcja |
|---|---|
| OUT1, OUT2
Phoenix MSTB 3,81 mm |
|
Moduł zawiera dwa przekaźniki typu HF32F, które pozwalają przełączać obwody napięcia stałego (DC) lub przemiennego (AC) o następujących parametrach:
- DC – maksymalnie 3 A i 30 V,
- AC – maksymalnie 3 A i 250 V.
Styki zwierne przekaźników połączone ze złączami OUT1 i OUT2
Złącze I2C
| Złącze | Funkcja |
|---|---|
| I2C
JST SH 4-pin 1 mm (kompatybilne z Qwiic / STEMMA QT) |
|
Moduł KAmod RPI ZERO REL+POW zawiera 4-pinowe złącze I2C Qwire (JST SH 1 mm) zgodne ze standardem Qwiic / STEMMA QT. Jest to standard połączenia dla modułów wyposażonych w interfejs I2C, który umożliwia szybkie podłączanie i rozszerzanie funkcji modułów bez potrzeby lutowania. Wyprowadzenia złącza Qwire są sterowane interfejsem I2C0 na pinach GPIO2 (SDA) oraz GPIO3 (SCL).
dodatkowe złącze oznaczone jako I2C (J7), na którym wyprowadzone są sygnały SCL i SDA interfejsu I2C. Interfejs I2C dostępny jest na złączu GPIO płytki Raspberry Pi 5:
- styk nr 3 – SDA, GPIO02,
- styk nr 5 – SCL, GPIO03.
Sygnały ze złącza GPIO są połączone ze złączem I2C poprzez rezystory 22 Ω i nie zawierają rezystorów podciągających – pull-up.
Kontrolki sygnalizujące
| Kontrolka | Funkcja |
|---|---|
| OUT1 |
|
| OUT2 |
|
| POW |
|

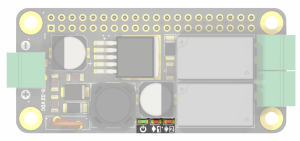

Na płytce modułu KAmod RPI ZERO REL+POW znajdują się 3 miniaturowe kontrolki LED:
- OUT1 i OUT2 - sygnalizują załączenie przekaźników wyjścia OUT1 i OUT2,
- POW – sygnalizuje obecność napięcia zasilającego 5 V.
Wymiary
Wymiary modułu KAmod RPI5 REL+POW to 81x56 mm. Wysokość maksymalna (przekaźniki) wynosi ok. 17 mm. Na spodzie płytki znajduje się złącze przystosowane do Raspberry Pi GPIO o wysokości ok. 14 mm.
