Opis

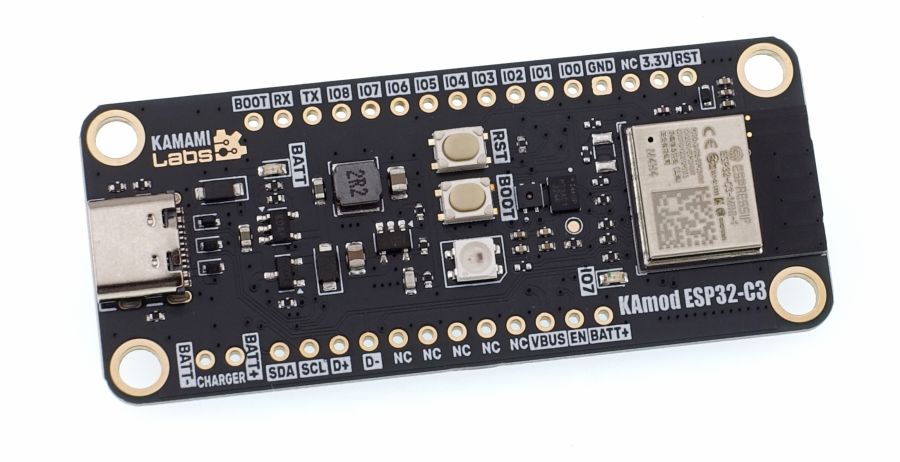

Kamod ESP32-C3 - Płytka rozwojowa z układem ESP32-C3 Mini-1
Kamod ESP32-C3 jest układem opartym na zintegrowanym module mikrokontrolera ESP32-C3 Mini-1 firmy Espressif. ESP32-C3 Mini-1 zawiera 32-bitowy jednordzeniowy mikrokontroler SoC o architekturze RISC-V i maksymalnej częstotliwości taktowania 160 MHz. Dzięki 22 konfigurowalnym wejściom GPIO, 400 KB wewnętrznej pamięci RAM i obsłudze trybu niskiego zużycia energii, może być stosowany w różnych zastosowaniach związanych na przykład z układami IoT, systemami nadzoru lub sterowania. MCU jest dostępny w wielu wariantach ze zintegrowaną i zewnętrzną pamięcią flash. Wysoka maksymalna temperatura pracy sprawia, że idealnie nadaje się do zastosowań przemysłowych. Możliwości stosowania ESP32- C3 znacznie poszerzają wbudowane radiowe interfejsy Wi-Fi i Bluetooth 5 (LE) z obsługą dalekiego zasięgu (LR). Bezpieczeństwo aplikacji zapewniają funkcje bezpiecznego rozruchu oparty na RSA-3072 i szyfrowanie flash z AES-128/256-XTS.

Moduł Kamod ESP32 C3 jest przeznaczony do uruchomiania i testowania własnych aplikacji na przykład w środowisku Arduino, lub w języku Rust . Pomocne w tym mogą być umieszczone na płytce modułu układy peryferyjne: dokładny czujnik temperatury i wilgotności SHTC3, oraz czujnik MEMS typu ICM42670 zawierający 3-osiowy żyroskop i 3-osiowy akcelerometr. Dodatkowo do testów można wykorzystać diodę LED podłączoną do jednego z portów mikrokontrolera i programowaną 3-kolorową diodę WS28212.

Moduł jest zasilany napięciem +5V dostarczanym przez złącze USB-C, lub napięciem z baterii Li-Jon. Napięcie +3,3V zasilające mikrokontroler i układy peryferyjne wytwarza przetwornica Buck DC/DC typu SY8088 o napięciu wejściowym z zakresu 2.5….5V. Po zaniku napięcia ze złącza USB-C zasilanie przełącza się automatycznie na baterię (jeżeli jest podłączona). Układ zasilania bateryjnego jest uzupełniony o ładowarkę baterii Li-Jon opartą o układ MCP7383 zasilany z napięcia VBUS +5V pochodzącego ze złącza USB-C.


Podstawowe cechy i parametry

Wyposażenie standardowe

Schemat elektryczny

Opis wyprowadzeń

Zasilanie układu

Konfiguracja środowiska Arduino i program testowy

Konfiguracja środowiska do programowania w języku Rust i programy testowe

Wymiary

Linki zewnętrzne
