KAmod CAN TJA1051 (PL)

Opis

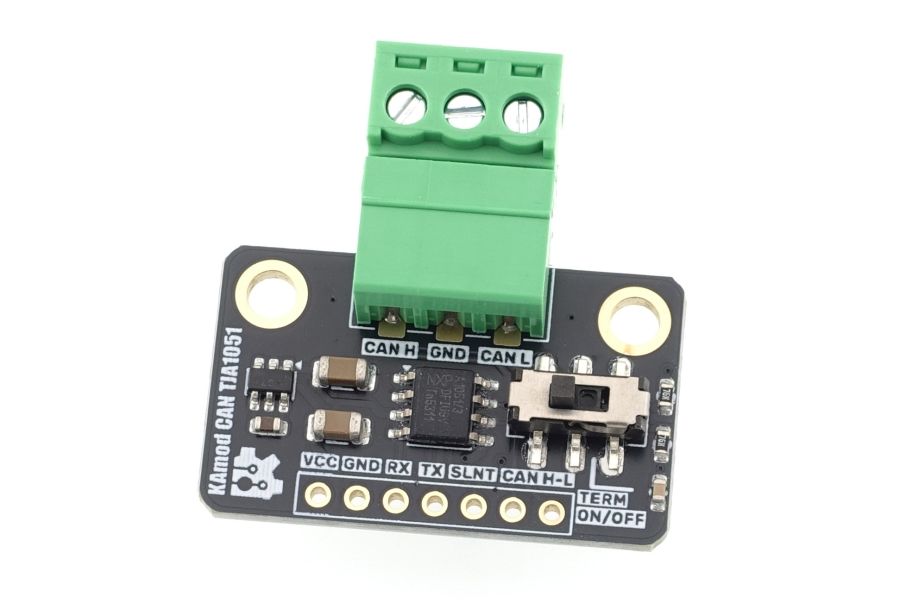

KAmod CAN TJA1051 - Moduł transceivera CAN współpracujący z systemami o zasilaniu 3 V i 5V

KAmod CAN TJA1051 zawiera transceiver CAN typu TJA1051T/3 firmy NXP, który realizuje konwersję sygnałów pomiędzy magistralą CAN, a dowolnym kontrolerem CAN z wyprowadzonymi sygnałami RX i TX. Dodatkowo moduł jest wyposażony w przetwornicę podwyższającą napięcie, która zapewnia prawidłowe działanie transceivera nawet przy zasilaniu napięciem 3 V. Na płytce modułu umieszczono również przełącznik, który pozwala dołączyć rezystor terminujący 120 Ω pomiędzy liniami CAN-H i CAN-L, co ułatwia podłączenie do instalacji w różnych konfiguracjach.

Podstawowe parametry

Transceiver typu TJA1051T/3 NXP
Prędkość komunikacji CAN: do 1 Mb/s
Sygnały wyjściowe: CAN-H, CAN-L
Sygnały sterujące: RX, TX oraz SLNT (Silent)
Dołączany rezystor terminujący 120 Ω pomiędzy CAN-H i CAN-L
Zasilanie: 3…5 VDC
Wymiary płytki: 32 × 19 mm.

Wyposażenie standardowe

Komponent	Opis

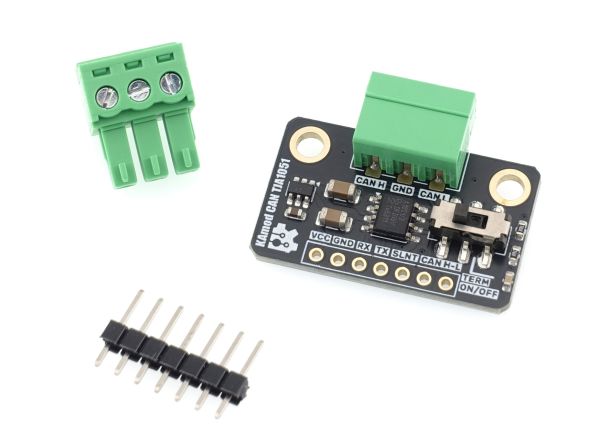

KAmod CAN TJA1051	Zmontowany i uruchomiony moduł 1 x listwa goldpin 7-pin raster 2,54 mm

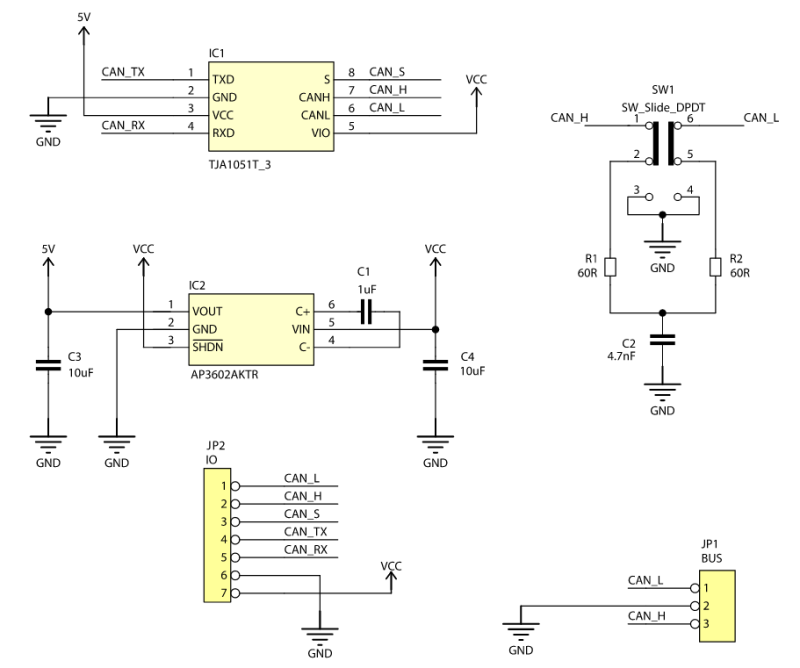

Schemat elektryczny

Rozmieszczenie złącz i sygnałów

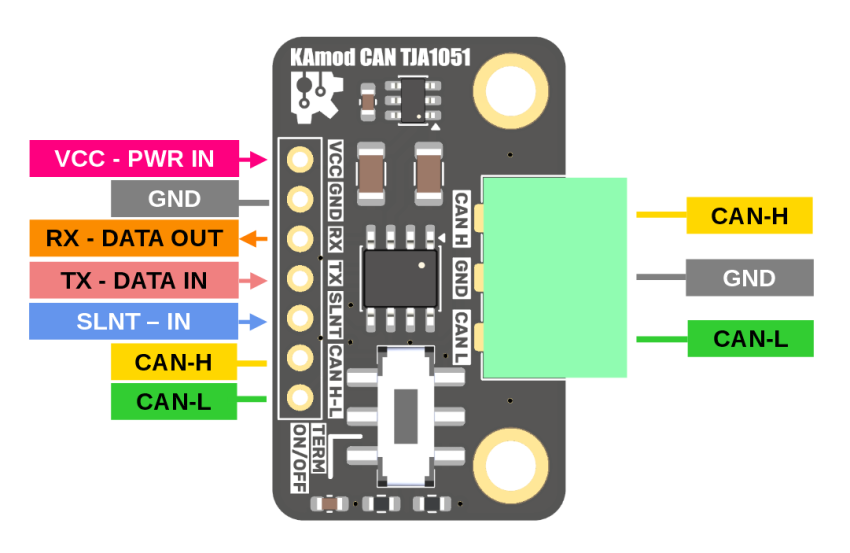

Moduł KAmod CAN TJA1051 zawiera złącze 7-stykowe o rastrze 2,54 mm przystosowane do montażu szpilek goldpin oraz złącze Phenix MC 3,81 o 3 stykach. Rozmieszczenie sygnałów na złączach zostało opisane na obu stronach płytki PCB oraz na poniższym rysunku. Funkcje sygnałów zostały opisane w tabeli.

Oznaczenie	Funkcja
VCC	Wejście dodatniego bieguna zasilania. Wymaga doprowadzenia napięcia z zakresu 3…5 V DC
GND	Masy zasilania oraz sygnałów sterujących
RX	Wyjście danych cyfrowych odczytanych z magistrali CAN. Amplituda odpowiada wartości napięcia na styku VCC
TX	Wejście danych cyfrowych wysyłanych na magistralę CAN. Amplituda odpowiada wartości napięcia na styku VCC
SLNT	Wejście aktywujące tryb SILENT, aktywne w stanie wysokim. W trybie SILENT wyłączony jest nadajnik magistrali CAN, natomiast odczyt z magistrali działa bez zmian.
CAN_H / CAN_L	Linie magistrali CAN. Przy podłączaniu do magistrali należy zachować prawidłową polaryzację sygnałów.

Zasilanie

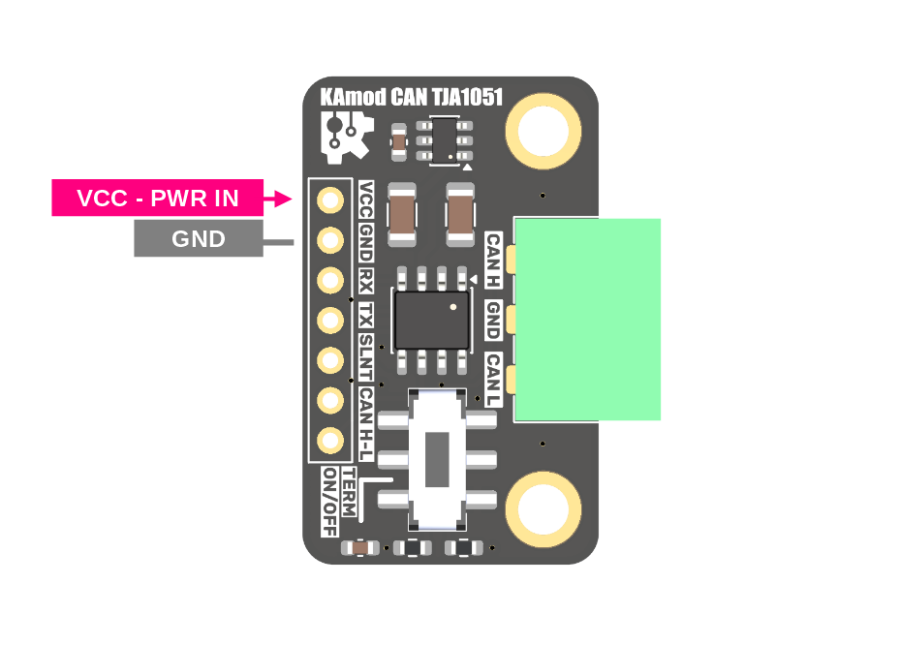

Moduł wymaga zasilania napięciem z przedziału 3…5 V i wydajności min 100 mA. Zasilanie należy doprowadzić do styków wskazanych na poniższym rysunku.

Wymiary

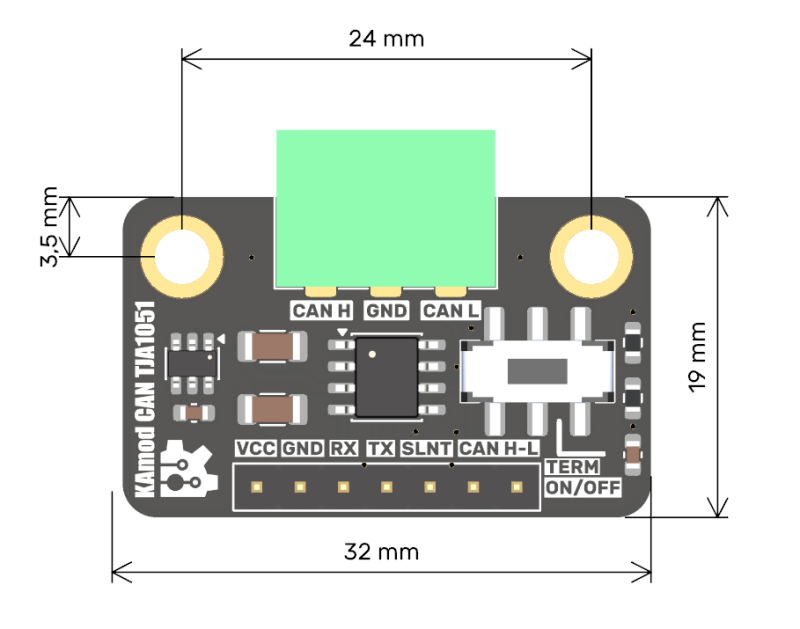

Wymiary płytki KAmod CAN TJA1051 to 32×19 mm. Na płytce znajdują się 2 otwory montażowe o średnicy 3,2 mm.
